在前兩章我們已經對單風道變風量末端有了深入的了解，常用的變風量末端設備除了單風道，還有風機動力型，那么風機動力型和單風道會有哪些不同，將會如何去應用呢，讓我們一起深入學習一下吧。

風機動力型變風量末端，也屬于節流型末端，是在單風道的基礎上增加了風機。根據風機與一次風閥不同的排列位置，分為串聯型（FPS）和并聯型（FPP）。

結

構

配

置

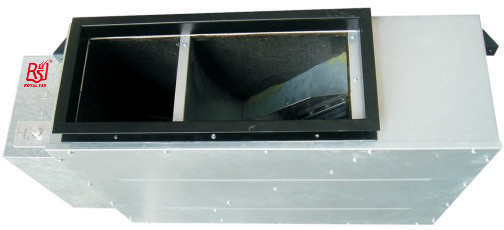

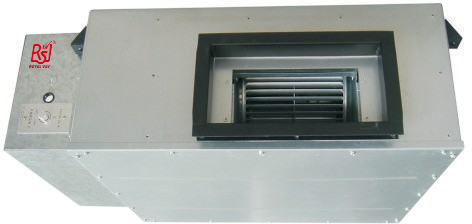

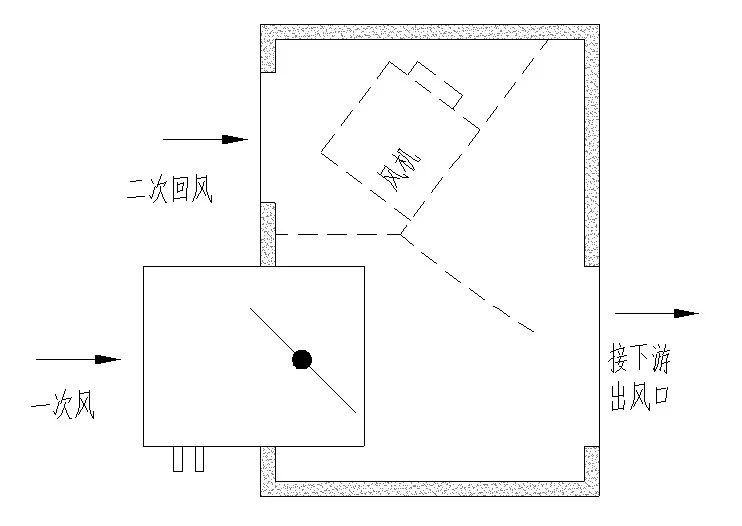

串聯型

風機與一次風閥串聯設置，經 AHU處理的一次風既通過一次風閥，又通過風機;風機始終運行，保持恒定的送風量。

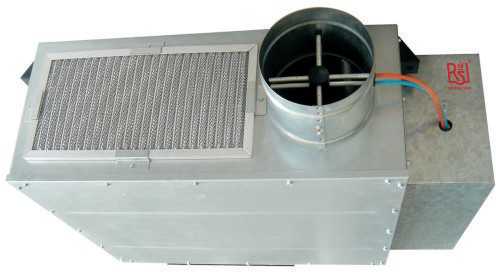

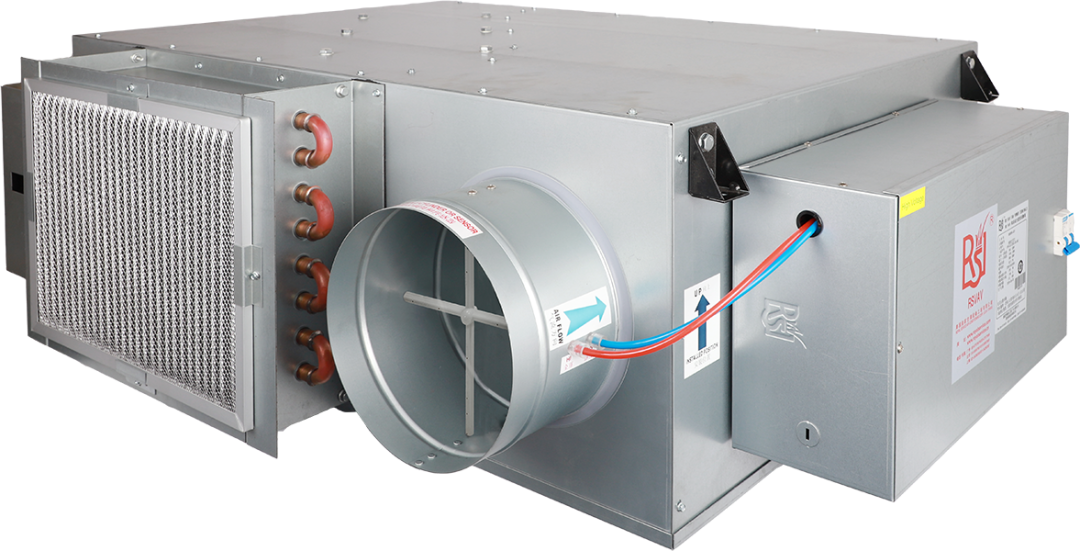

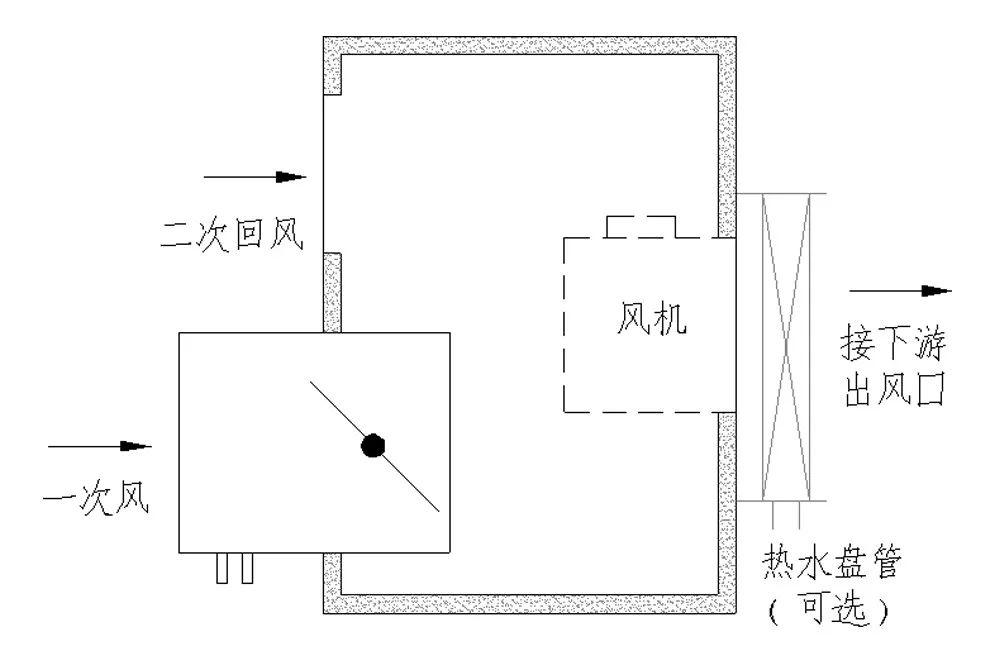

并聯型

風機與一次風閥并聯設置，經AHU處理的一次風只通過一次風閥，不通過風機；風機一般只在保持最小循環風量或再熱模式時運行。

應

用

及

特

點

串聯型

風機始終恒定風量運行，配合房間負荷的變化，改變混合的一次風風量，屬于定送風量，變送風溫度的末端。

常應用于以下場景：

（1）房間負荷小，一次風風量低，無法滿足室內換氣次數要求的場所（如大堂），采用串聯風機動力型，可以提供良好的送風氣流組織，防止送風冷下墜。

（2）變風量末端下游阻力較大，如末端管路過長或末端采用水盤管再熱時，使用串聯風機動力型克服下游阻力，可降低AHU風機運行靜壓值，實現系統節能。

（3）變風量空調系統采用低溫送風時（8~12℃），串聯風機動力型通過混合室內回風，提高末端送風溫度，防止風口結露，滿足送風溫度要求。

并聯型

風機一般只在再熱模式時才運行，當風機不運行時，運行邏輯和單風道一致，根據房間負荷變化，調整一次風風量。當房間過冷時開啟風機，吸入天花回風，提高末端送風溫度，防止房間過冷。

常應用于以下場景：

（1）在新風量需求大，且房間負荷變化較大場所（如會議室），新風量需求大導致最小一次風量設定也會變大，會存在當房間人員較少，室內負荷較小時，房間會過冷的情況，使用并聯風機動力型，可在房間過冷時，開啟風機吸入天花回風，提高末端送風溫度，防止房間過冷。

（2）再熱末端采用熱水盤管時，熱水盤管安裝在并聯動力型風機的吸入口側，熱水盤管不會增加系統的阻力，降低系統運行能耗。
