在變風量空調系統中，單風道變風量末端設備（VAV-BOX）是最常見的變風量末端裝置之一。
其主要功能是根據房間的溫度需求，自動調節送風量，使室內溫度保持在設定范圍內，以確?？臻g環境的恒定舒適。
通過上一章，我們深入了解了單風道變風量末端的測量原理，常見配件和應用等內容。
這章，我們將帶領你認識一下單風道變風量末端的其他拓展應用。

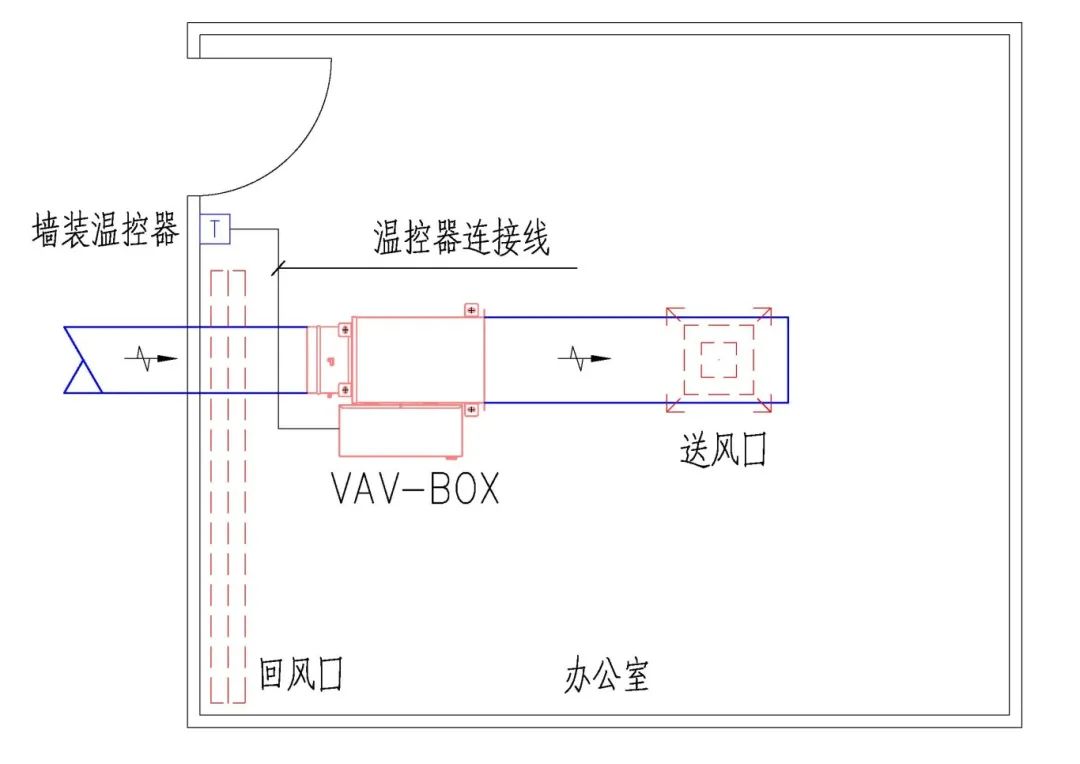

配置墻裝溫控器，通過墻裝溫控器讀取房間溫度和作房間溫度的設定，實現房間溫度的控制
當沒有條件在墻上安裝溫控面板時，有以下兩種解決方式：

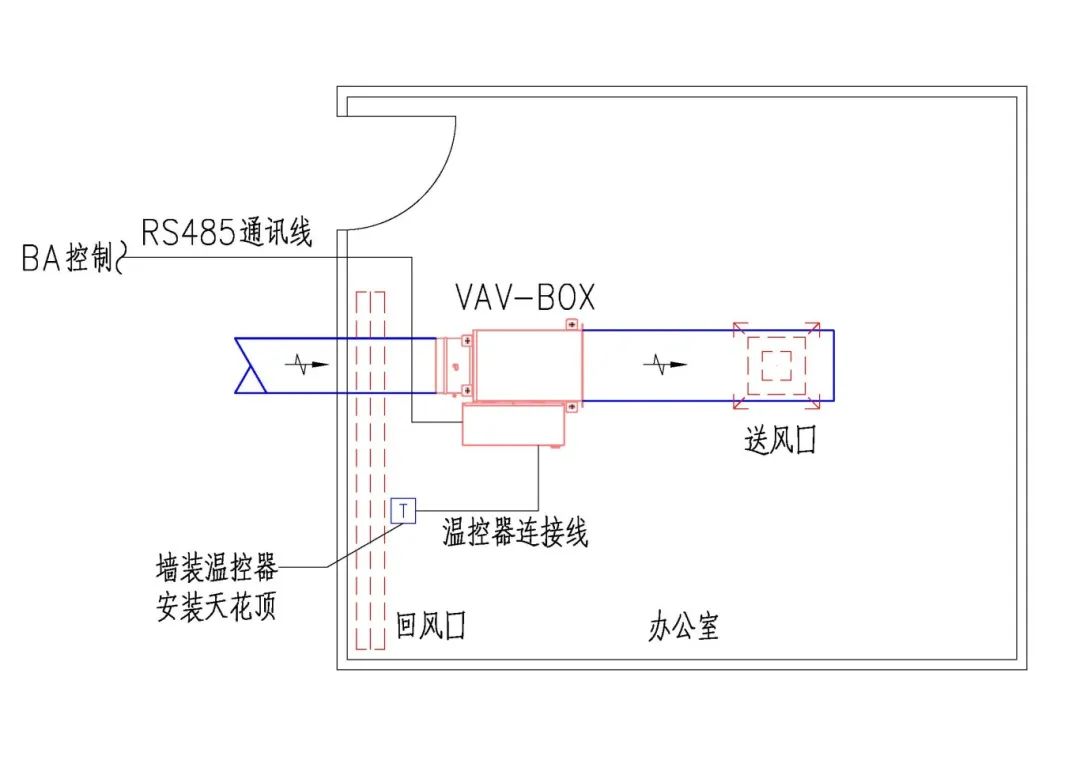

墻裝溫控器安裝在天花回風口附近，通過BA/BMS系統作房間溫度的設定。

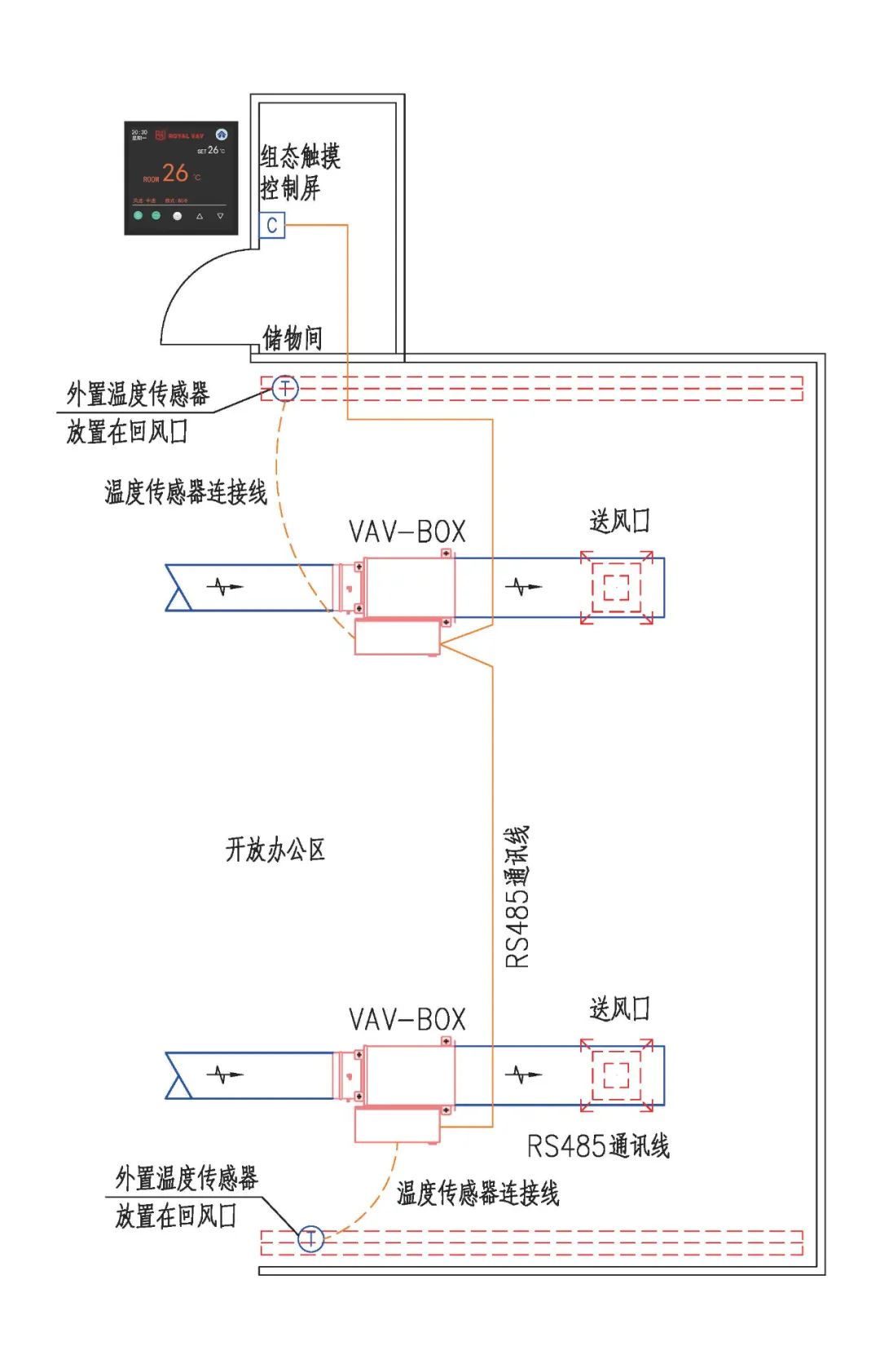

每臺VAV-BOX外接一個溫度傳感器，溫度傳感器放在就近回風口的位置，用于監測房間溫度；
增加一個組態觸摸控制屏，通過RS485線連接多臺VAV控制器，可實現房間溫度的設定，查看實際房間溫度等功能。
當一個房間有兩臺送風的VAV-BOX，房間只允許安裝一個墻裝溫控器進行控制時
(注：新項目設計時需避免這樣的設計，當房間只允許一個溫控面板，且房間溫度場分布較均勻時，此房間應優先考慮選用一臺VAV-BOX)

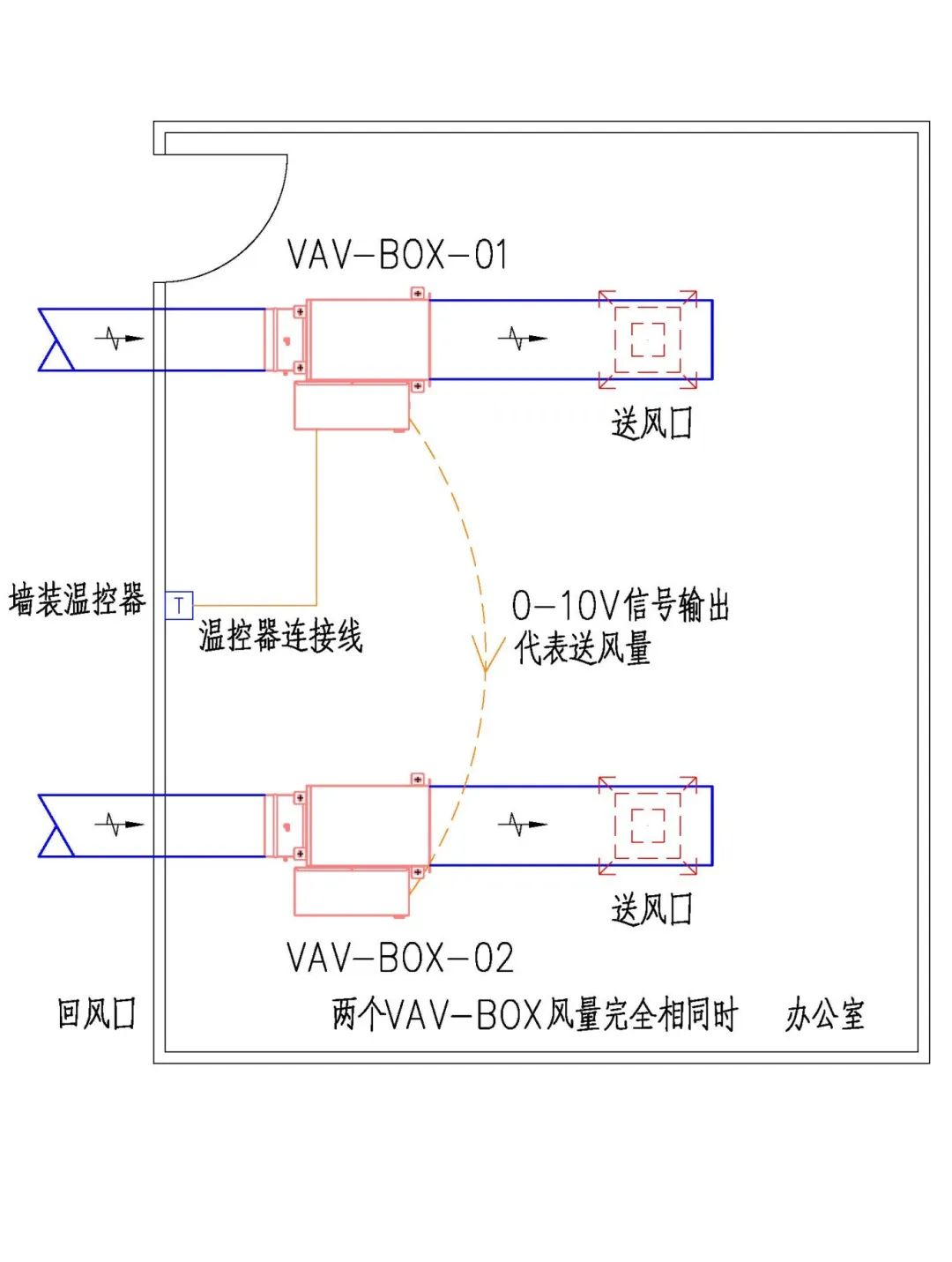

當兩臺VAV-BOX的設定風量范圍完全一致時，VAV-BOX-01連接溫控器，根據房間的溫度變化，調節送風量；
VAV-BOX-01輸出一組模擬量信號（0-10V/4-20mA）給到VAV-BOX-02，讓VAV-BOX-02的送風量等于VAV-BOX-01的送風量。
當兩臺VAV-BOX的設定風量不一致時，有以下兩種方案：

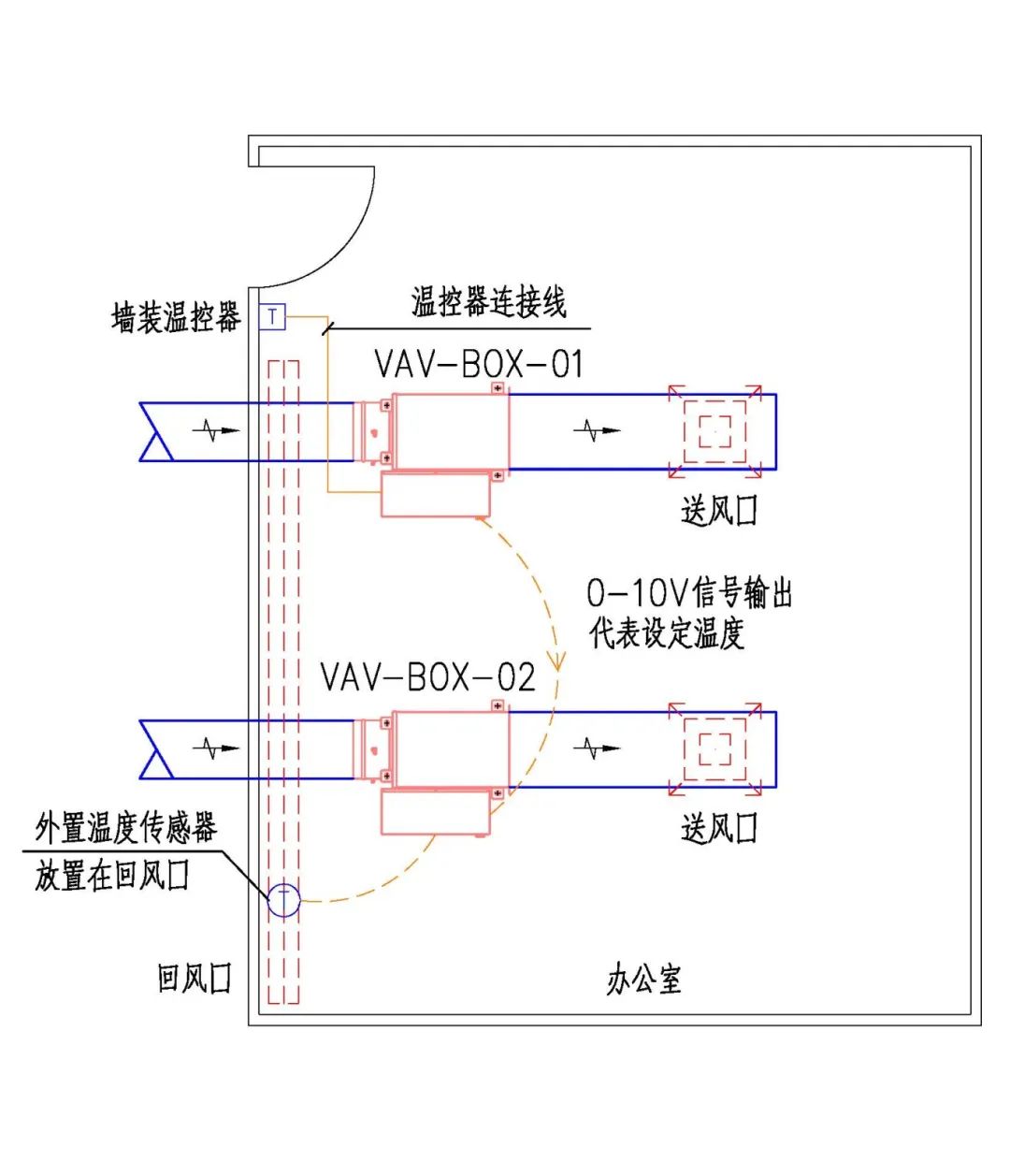

VAV-BOX-01連接溫控器，根據房間的溫度變化，調節送風量；
VAV-BOX-02連接外置的溫度傳感器，感應房間的溫度；
VAV-BOX-01輸出一組模擬量信號（0-10V/4-20mA）給到VAV-BOX-02，讓VAV-BOX-02的設定溫度等于VAV-BOX-01的設定溫度。

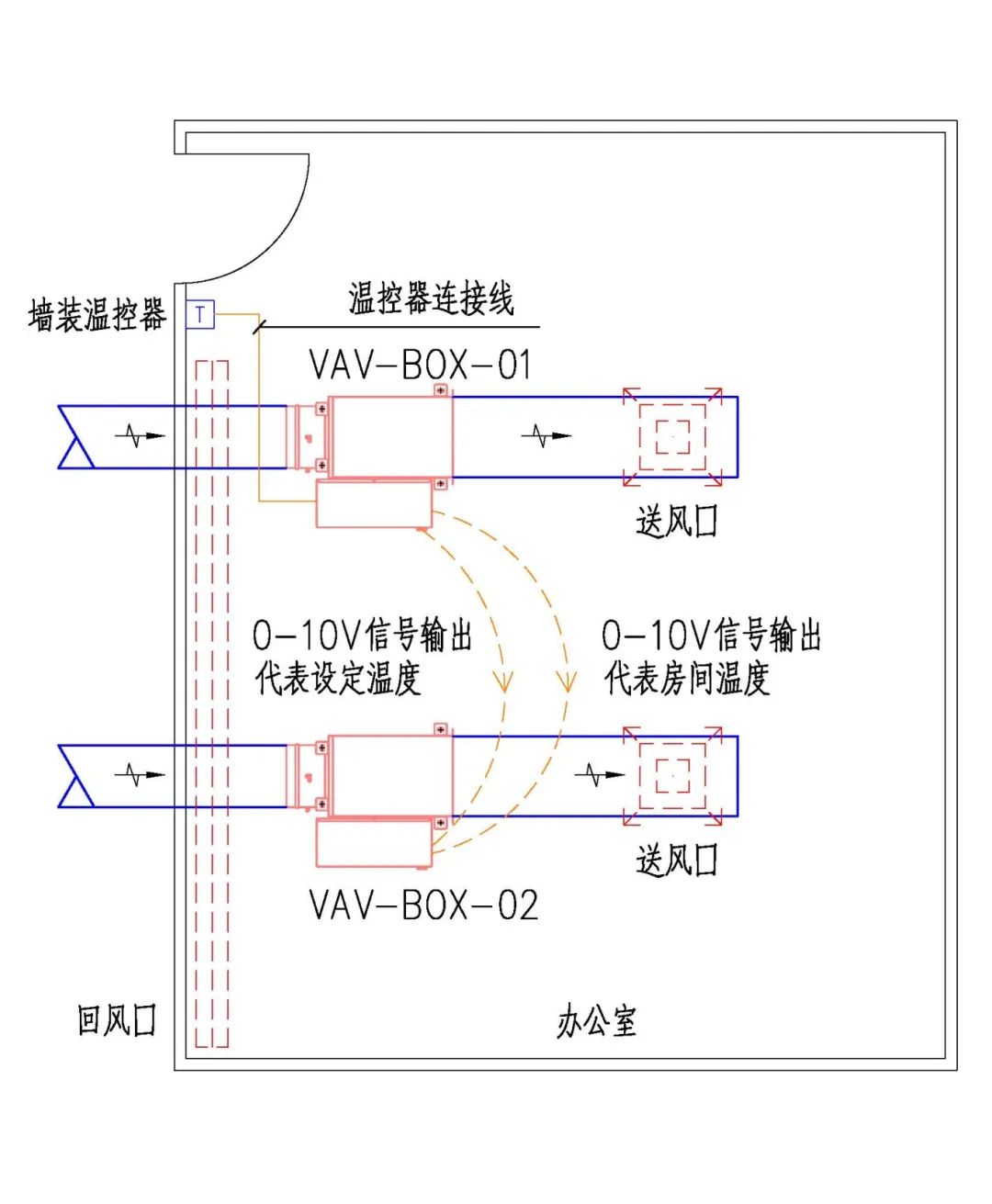

VAV-BOX-01連接溫控器，根據房間的溫度變化，調節送風量；
VAV-BOX-01輸出兩組模擬量信號（0-10V/4-20mA）給到VAV-BOX-02，讓VAV-BOX-02的設定溫度值和房間溫度值等于VAV-BOX-01控制器上的值。

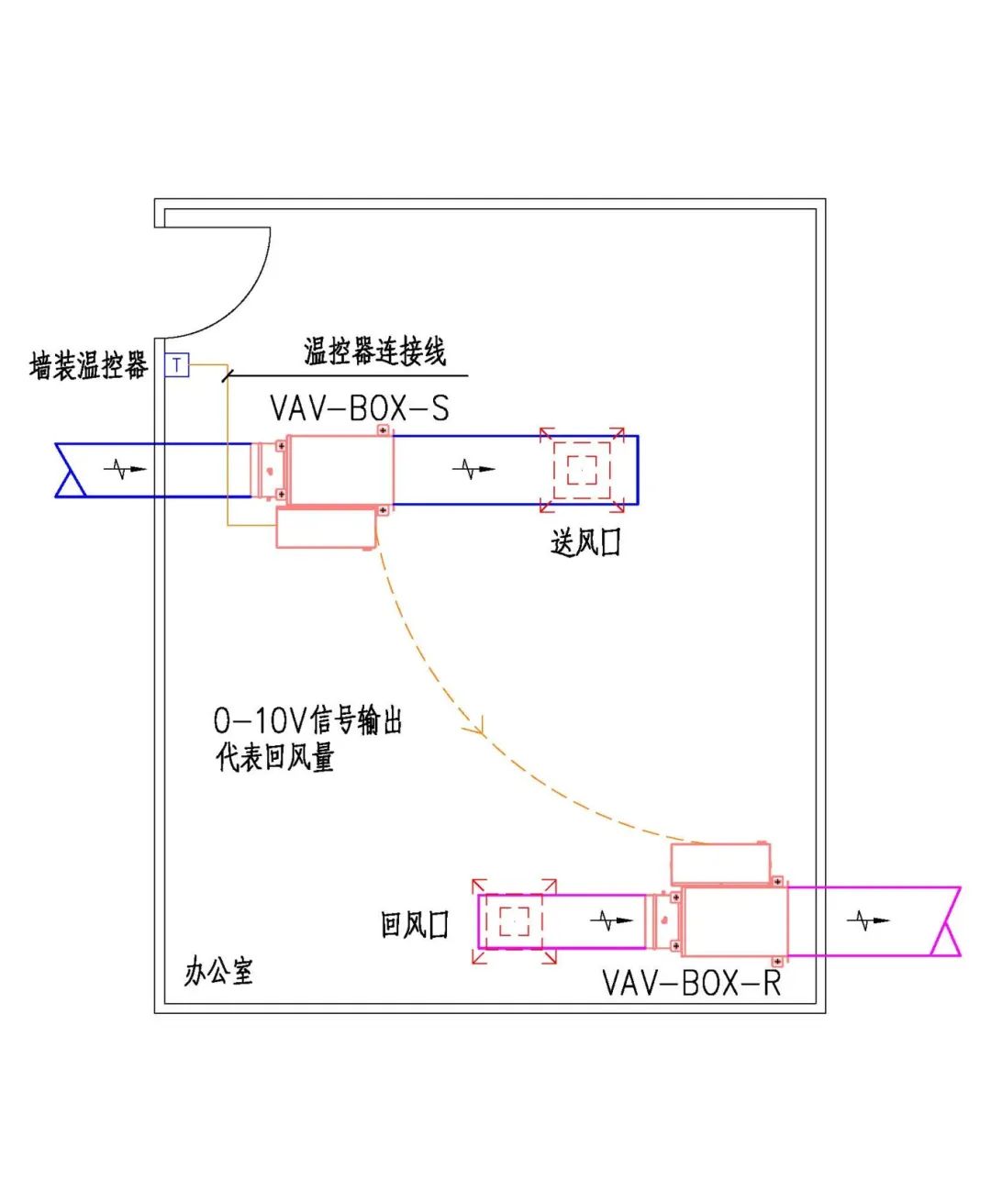

當一個房間設置有送風和回風的VAV-BOX時
送風VAV-BOX-S連接房間溫控器，作房間溫度的控制；同時VAV-BOX-S會輸出一組模擬量信號（0-10V/4-20mA）給到回風的VAV-BOX-R，讓回風的VAV-BOX-R根據送回風的風量差或比例差，實現不同的回風量，維持房間正壓。
